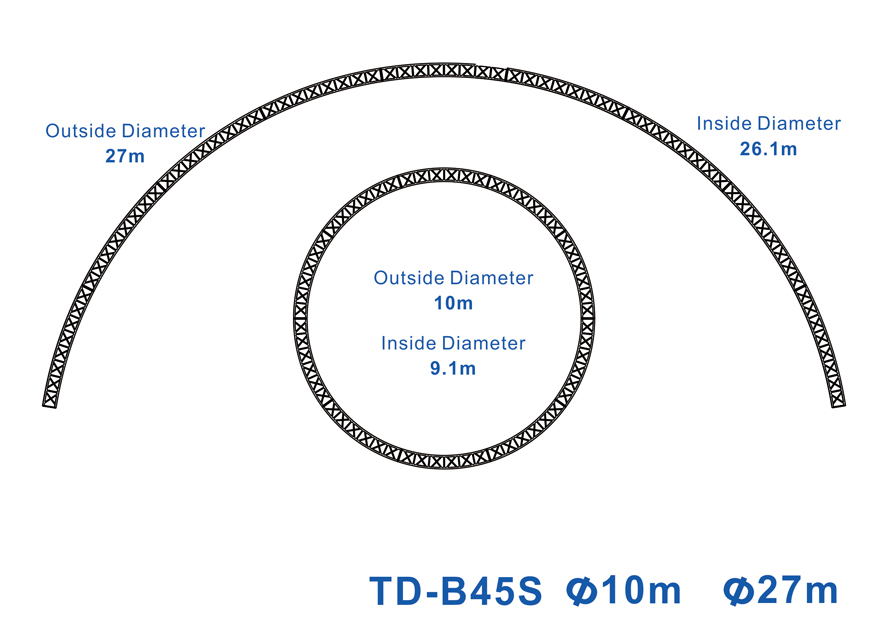

TD-B45S 圆形系列




型号 外径 内径 分段 类型
TD-B45S Φ3m-4 3 m 2.1 m 4 螺栓系列
TD-B45S Φ4m-4 4 m 3.1 m 4 螺栓系列
TD-B45S Φ5m-5 5 m 4.1 m 5 螺栓系列
TD-B45S Φ6m-6 6 m 5.1 m 6 螺栓系列
TD-B45S Φ7m-8 7 m 6.1 m 8 螺栓系列
TD-B45S Φ8m-8 8 m 7.1 m 8 螺栓系列
TD-B45S Φ9m-9 9 m 8.1 m 9 螺栓系列
TD-B45S Φ10m-10 10 m 9.1 m 10 螺栓系列
TD-B45S Φ11m-10 11 m 10.1 m 10 螺栓系列
TD-B45S Φ12m-12 12 m 11.1 m 12 螺栓系列
TD-B45S Φ13m-12 13 m 12.1 m 12 螺栓系列
- - - - -
- - - - -

TD-B45S Φ27m-20 27 26.1 m 20 螺栓系列
TD-B45S Φ30m-24 30 m 29.1 m 24 螺栓系列
  可以根据你的要求订做尺寸                      本数据仅供参考,如有更改,恕不另行通知





如需了解更详细内容,请下载文件 [Circles and Curved Trusses.zip]
