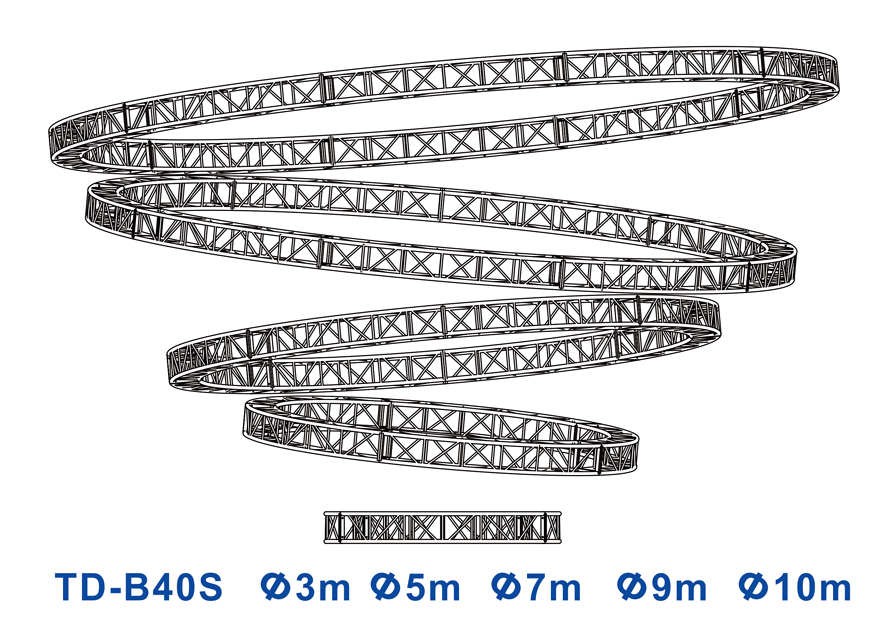

TD-B40S 圆形系列

型号	外径	内径	分段	类型
TD-B40S Φ3m-4	3 m	2.2 m	4	螺栓系列
TD-B40S Φ4m-4	4 m	3.2 m	4	螺栓系列
TD-B40S Φ5m-5	5 m	4.2 m	5	螺栓系列
TD-B40S Φ6m-6	6 m	5.2 m	6	螺栓系列
TD-B40S Φ7m-8	7 m	6.2 m	8	螺栓系列
TD-B40S Φ8m-8	8 m	7.2 m	8	螺栓系列
TD-B40S Φ9m-9	9 m	8.2 m	9	螺栓系列
TD-B40S Φ10m-10	10 m	9.2 m	10	螺栓系列
TD-B40S Φ11m-10	11 m	10.2 m	10	螺栓系列
TD-B40S Φ12m-12	12 m	11.2 m	12	螺栓系列
TD-B40S Φ13m-12	13 m	12.2 m	12	螺栓系列
-	-	-	-	-
-	-	-	-	-
-	-	-	-	-
TD-B40S Φ30m-24	30 m	29.2 m	24	螺栓系列
可以根据你的要求订做尺寸本数据仅供参考,如有更改,恕不另行通知

如需了解更详细内容，请下载文件 [Circles and Curved Trusses.zip]
